一、特 点：
IMD型磁力泵是大功率高扬程磁力驱动泵，电机为直联式由中间支架支撑，结构紧凑、拆卸方便、性能范围:Q=1--120m3/h H=17--60m，泵均采用高性能磁性材料"钕铁硼"做内外磁体，隔离套采用非金属材料，降低了磁涡流损耗，可输送高浓度，密度大于1.84t/m3的强腐蚀介质。液体过流部件采用钢衬氟塑料F46高温烧结模压而成，因泵体是钢衬结构所能承受管道的重压与机械性冲击，而又能耐所有强酸、强碱的腐蚀，并采用磁力驱动结构，降低了滴漏现象，减少污染使用场地，特别适合于输送易有挥发性及贵重介质，是很多项目上的理想泵类设备。
二、用 途：
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、染料、医药、食品、造纸、电镀、化成箔、无线电等行业。
三、适用温度：-20°C--110°C。
四、防漏设计：
取消了轴封、利用磁力耦合间接驱动，减少了滴漏的烦恼，降低了使用场地的污染。由于泵的过流部件采用氟塑料制造。可连续输送高浓度的酸、碱、强氧化剂等腐蚀介质。
五、操作原理：
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。
六、性能与参数：
| 型 号 | 流量 (m3/h) | 扬 程 (m) | 转 速 (r/min) | 电机功率(kw) | 汽蚀余量(m) | 重量 (kg) |
| IMD40-25-165F | 6 | 20~30 | 2900 | 3 | 3 | 85 |
| IMD40-25-170F | 6 | 39 | 2900 | 4 | 3 | 85 |
| IMD40-25-185F | 1 | 39 | 2900 | 3 | 3 | 100 |
| IMD40-25-230F | 6 | 60 | 2900 | 7.5 | 3.5 | 100 |
| IMD50-40-140F | 15 | 26 | 2900 | 5.5 | 3.5 | 140 |
| IMD50-40-150F | 15 | 30 | 2900 | 5.5 | 3.5 | 140 |
| IMD50-40-160F | 15 | 34 | 2900 | 5.5 | 3.5 | 140 |
| IMD50-40-165F | 15 | 39 | 2900 | 5.5 | 3.5 | 140 |
| IMD50-32-200F | 12.5 | 50 | 2900 | 7.5 | 3.5 | 140 |
| IMD50-32-195F | 7 | 50 | 2900 | 7.5 | 3.5 | 140 |
| IMD65-50-130F | 30 | 19 | 2900 | 5.5 | 4 | 140 |
| IMD65-50-165F | 30 | 33 | 2900 | 7.5 | 4 | 140 |
| IMD65-40-200F | 25 | 50 | 2900 | 11 | 4 | 150 |
| IMD80-65-120F | 60 | 17 | 2900 | 11 | 3.5 | 250 |
| IMD80-65-140F | 60 | 25 | 2900 | 11 | 4 | 250 |
| IMD80-50-200F | 50 | 50 | 2900 | 18.5 | 4 | 250 |
| IMD100-80-160F | 100 | 32 | 2900 | 30 | 5 | 475 |
| IMD100-80-180F | 100 | 40 | 2900 | 30 | 5 | 560 |
| IMD125-100-160F | 120 | 20 | 2900 | 30 | 6 | 620 |
注：若性能参数超出此范围，我公司可根据用户需求予以调整。

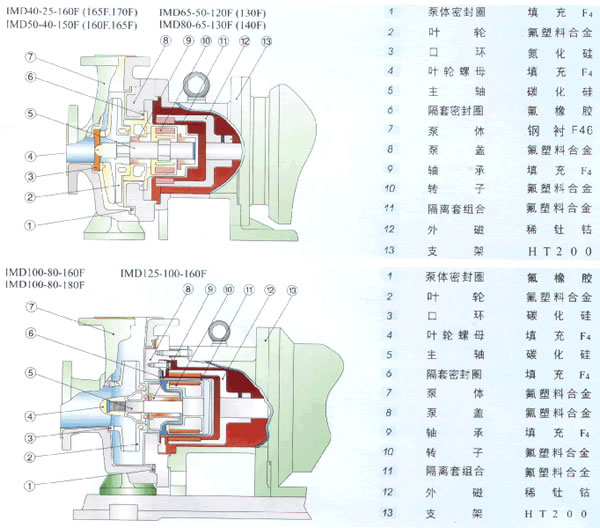

七、内部结构图：

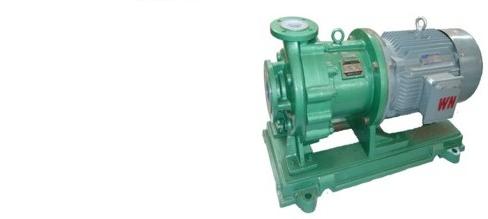

八、实物图：
