一、用途:
该泵广泛适用于：化工、冶炼、染料、医药、造纸、电镀、水处理等行业。具有运转宁静、维修方便、耐腐蚀强等特点。适用温度：-20°C至120°C。
二、设计特点
液下泵的液下长度为1至2.5m定制。工作部分淹没于液体中，泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑；因此运行宁静无噪音，轴封无液体飞溅现象，密封填料处可设冷却系统,可根据用户使用介质的温度，用冷却水带走热量。

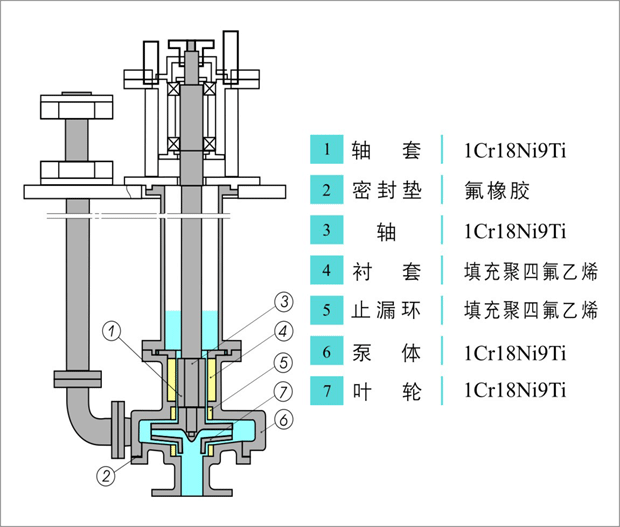

三、结构与材
四、性能参数表：
| 规格型号 | 流量（m3） | 扬程（m） | 进口（mm） | 出口（mm） | 转速（r/min） | 功率（KW） |
| 25FY-20 | 2.5 | 20 | 25 | 25/20 | 2900 | 2.2 |
| 25FY-32 | 2.5 | 32 | 25 | 25/20 | 2900 | 3 |
| 25FY-40 | 2.5 | 40 | 25 | 25/20 | 2900 | 4 |
| 40FY-20 | 6.3 | 20 | 40 | 40/32 | 2900 | 2.2 |
| 40FY-32 | 6.3 | 32 | 40 | 40/32 | 2900 | 4 |
| 40FY-40 | 6.3 | 40 | 40 | 40/32 | 2900 | 7.5 |
| 50FY-20 | 12.5 | 20 | 50 | 32 | 2900 | 3 |
| 50FY-32 | 12.5 | 32 | 50 | 32 | 2900 | 4 |
| 50FY-50 | 12.5 | 50 | 50 | 32 | 2900 | 7.5 |
| 65FY-20 | 25 | 20 | 65 | 50 | 2900 | 5.5 |
| 65FY-32 | 25 | 32 | 65 | 50 | 2900 | 7.5 |
| 80FY-20 | 50 | 20 | 80 | 65 | 2900 | 7.5 |
| 80FY-32 | 50 | 32 | 80 | 65 | 2900 | 15 |
| 100FY-20 | 100 | 20 | 100 | 80 | 2900 | 11 |
| 100FY-32 | 100 | 32 | 100 | 80 | 2900 | 18.5 |
| 备注说明：以上型号为轻型常规型号，如若液下深度达到2米以上，建议选用下表中FYH型，下表中泵体等采用IH化工泵体铸造件性能更好，效率更高。 | ||||||
| 规格型号 | 流量（m3） | 扬程（m） | 进口（mm） | 出口（mm） | 转速（r/min) | 功率（KW） |
| FYH25-20-125 | 2.5 | 20 | 25 | 20 | 2900 | 1.5 |
| FYH25-20-160 | 2.5 | 32 | 25 | 20 | 2900 | 2.2 |
| FYH25-20-200 | 2.5 | 50 | 25 | 20 | 2900 | 4 |
| FYH25-20-250 | 2.5 | 80 | 25 | 20 | 2900 | 7.5 |
| FYH32-20-125 | 3.2 | 20 | 32 | 20 | 2900 | 1.5 |
| FYH32-20-160 | 3.2 | 32 | 32 | 20 | 2900 | 2.2 |
| FYH32-20-200 | 3.2 | 50 | 32 | 20 | 2900 | 4 |
| FYH32-20-250 | 3.2 | 80 | 32 | 20 | 2900 | 7.5 |
| FYH32-20-250 | 1.5 | 20 | 32 | 20 | 1450 | 1.1 |
| FYH40-25-125 | 6.3 | 20 | 40 | 25 | 2900 | 2.2 |
| FYH40-25-160 | 6.3 | 32 | 40 | 25 | 2900 | 3 |
| FYH40-25-200 | 6.3 | 50 | 40 | 25 | 2900 | 5.5 |
| FYH40-25-250 | 6.3 | 80 | 40 | 25 | 2900 | 11 |
| FYH40-25-250 | 3.2 | 20 | 40 | 25 | 1450 | 1.5 |
| FYH50-32-125 | 12.5 | 20 | 50 | 32 | 2900 | 3 |
| FYH50-32-160 | 12.5 | 32 | 50 | 32 | 2900 | 4 |
| FYH50-32-200 | 12.5 | 50 | 50 | 32 | 2900 | 7.5 |
| FYH50-32-250 | 12.5 | 80 | 50 | 32 | 2900 | 15 |
| FYH50-32-250 | 6.3 | 20 | 50 | 32 | 1450 | 1.5 |
| FYH65-50-125 | 25 | 20 | 65 | 50 | 2900 | 4 |
| FYH65-50-160 | 25 | 32 | 65 | 50 | 2900 | 7.5 |
| FYH65-40-200 | 25 | 50 | 65 | 40 | 2900 | 15 |
| FYH65-40-250 | 25 | 80 | 65 | 40 | 2900 | 18.5 |
| FYH65-40-250 | 12.5 | 20 | 65 | 40 | 1450 | 2.2 |
| FYH80-65-125 | 50 | 20 | 80 | 65 | 2900 | 7.5 |
| FYH80-65-160 | 50 | 32 | 80 | 65 | 2900 | 15 |
| FYH80-50-200 | 50 | 50 | 80 | 50 | 2900 | 18.5 |
| FYH80-50-250 | 50 | 80 | 80 | 50 | 2900 | 37 |
| FYH80-50-250 | 25 | 20 | 80 | 50 | 1450 | 5.5 |
| FYH100-80-125 | 100 | 20 | 100 | 80 | 2900 | 15 |
| FYH100-80-160 | 100 | 32 | 100 | 80 | 2900 | 18.5 |
| FYH100-65-200 | 100 | 50 | 100 | 65 | 2900 | 37 |
| FYH100-65-250 | 100 | 80 | 100 | 65 | 2900 | 45 |
| FYH100-65-250 | 50 | 20 | 100 | 65 | 1450 | 5.5 |
| FYH125-100-160 | 200 | 32 | 125 | 100 | 2900 | 45 |
| FYH125-100-200 | 200 | 50 | 125 | 100 | 2900 | 55 |
| FYH125-100-250 | 200 | 80 | 125 | 100 | 2900 | 90 |
| FYH125-100-250 | 100 | 20 | 125 | 100 | 1450 | 15 |
| FYH125-100-315 | 100 | 32 | 125 | 100 | 1450 | 22 |
| FYH125-100-400 | 100 | 50 | 125 | 100 | 1450 | 37 |
| FYH150-125-250 | 200 | 20 | 150 | 125 | 1450 | 22 |
| FYH150-125-315 | 200 | 32 | 150 | 125 | 1450 | 37 |
| FYH150-125-400 | 200 | 50 | 150 | 125 | 1450 | 55 |
| FYH200-150-250 | 400 | 20 | 200 | 150 | 1450 | 45 |
| FYH200-150-315 | 400 | 32 | 200 | 150 | 1450 | 75 |
| FYH200-150-400 | 400 | 50 | 200 | 150 | 1450 | 90 |
| 说明：FYH为在FY基础上，配置，铸造件等均为改良及提升配置，以便于达到更好的输送稳定效果，材质，液下深度可根据客户订制。 | ||||||
